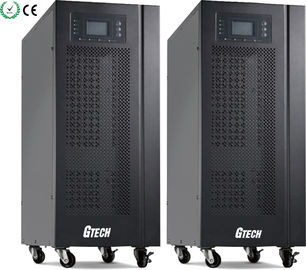

순수한 정현파 10KVA 3상 온라인 업 타워형 전력

모델

PT33-20KS

PT33-30KS

PT33-40KS

PT33-60KS

PT33-80KS

정격 전력

20KVA/20KW

30KVA/30KW

40KVA/36KW

60KVA/60KW

80KVA/80KW

입력

입력 모드

3상 + 엔 + Ｇ

정격 전압

380/400/415Vac

전압 범위

208~478Vac

주파수

60Hz에 있는 50Hz/54-66Hz에 있는 45-55Hz (적응할 수 있는)

범위 역율

≥ 0.99

고조파 전류 왜곡 (THDi)

≤ 3% (100% 비선형 부하)

우회 주파수 범위

우회 보호 전압의 상한 : 220V :+ 25% (선택적인 + 10%,+ 15%,+ 20%) ;

230V :+ 20% (선택적인 + 10%,+ 15%) ;

240V :+ 15% (선택적인 + 10%)

최소 우회 보호 전압 : -45% (선택적인 -20%,-30%)

우회 주파수 보호 범위 : ±10%

출력

입력 모드

3상 + Ｇ 또는 단일 상 + 엔

정격 전압

380/400/415Vac 또는 220/230/240Vac

범위 역율

0.8

규정 정확도

±1%

출력 주파수

AC 방식

±1%,±2%,±4%,±5%,±10% 설정 가능한 (50/60±0.2)HZ

배터리 모드

(50/60±0.2%) Hz

부하 피크 비율

3:1

출력 전압 왜곡

선형 부하와 ≤ 2%

≤ 5% 비선형 부하

배터리

배터리 전압

선택적인 DC±192V/±204/±216V/±228/±240V (±16/17/18/19/20 PC)

충전 전류

10A 최대

다른 사람

전송 시간

방식을 우회하기 위한 AC 방식 : 다음인 0 부인 () ; 배터리 모드에 대한 AC 방식 : 0명의 부인

효율

정상적 mode≥ 94.5%

통신 인터페이스

USB,RS485, 건조 접촉, (선택적인) 병렬 연결, (선택적인) SNMP 카드 (선택적), 계전기카드

표준

YD/T1095-2008

보호

과부담

일반 모드 : 로드 ≤ 110%,60min ; ≤ 125%, 10 감독이 필요한 미성년자 ; ≤ 150%, 1 분 ; 바로 ≥ 150% 중단

과열방지기

일반 모드 : 방식을 우회하기 위해 전환하세요 ; 배터리 모드 : 바로 출력을 끄세요

긴급 전원 절단 (EPO)

바로 출력 중단

환경

작동 온도

0C~ 40C

저장 온도

- 25C~ 55C

상대 습도

0 ~ 95% 비결노 상태

높이

< 1500m="">

육체의

차원 Ｗ Ｄ * H(mm)

724X250X534

724X301X961

순수한 중량(KG)

45

46

48

80.5

82.5
